当前,二维GIS、数码照片、视频监控等可视化技术已经成熟应用于变电站的可视化管理，但这些可视化手段并不能直观、真实的反映变电站密集的设施设备在三维空间中的分布情况。在很多行业的设计、施工和管理过程中，开始采用三维可视化手段来真实表现各种特征、细节、操作环境和运行过程，变电站也不例外。

三维变电站有很多的应用方向，结合国内的实际情况，三维可视化变电站主要应用于以下几个方面：

1）展示的反映变电站设备设施细节和特征，让管理人员和技术人员直观的了解变电站的设备设施情况；

2）利用三维可视化的虚拟变电站现场，培训变电站规划、建设、巡视和操作人员，充分利用文本、图形、三维影像、三维动画和声音等多媒体表现形式；

3）三维可视化的展现变电站，呈现变电站设备设施的空间关系，辅助工程设计人员进行改扩建工程的设计与分析，辅助施工单位进行改扩建工程施工；

4）作为基础空间数据，实现变电站资产数字化管理；

5）工程建设过程中，在不同阶段多次采集三维模型，可清晰表现工程建设状况和进度，为工程验收和汇报提供依据。

由于逆向建模的工作量大，建模周期长，要实现上述几点应用比较困难。本文提出利用同步多相机三维全景技术，非常快速和低成本的实现变电站三维交互可视化管理。

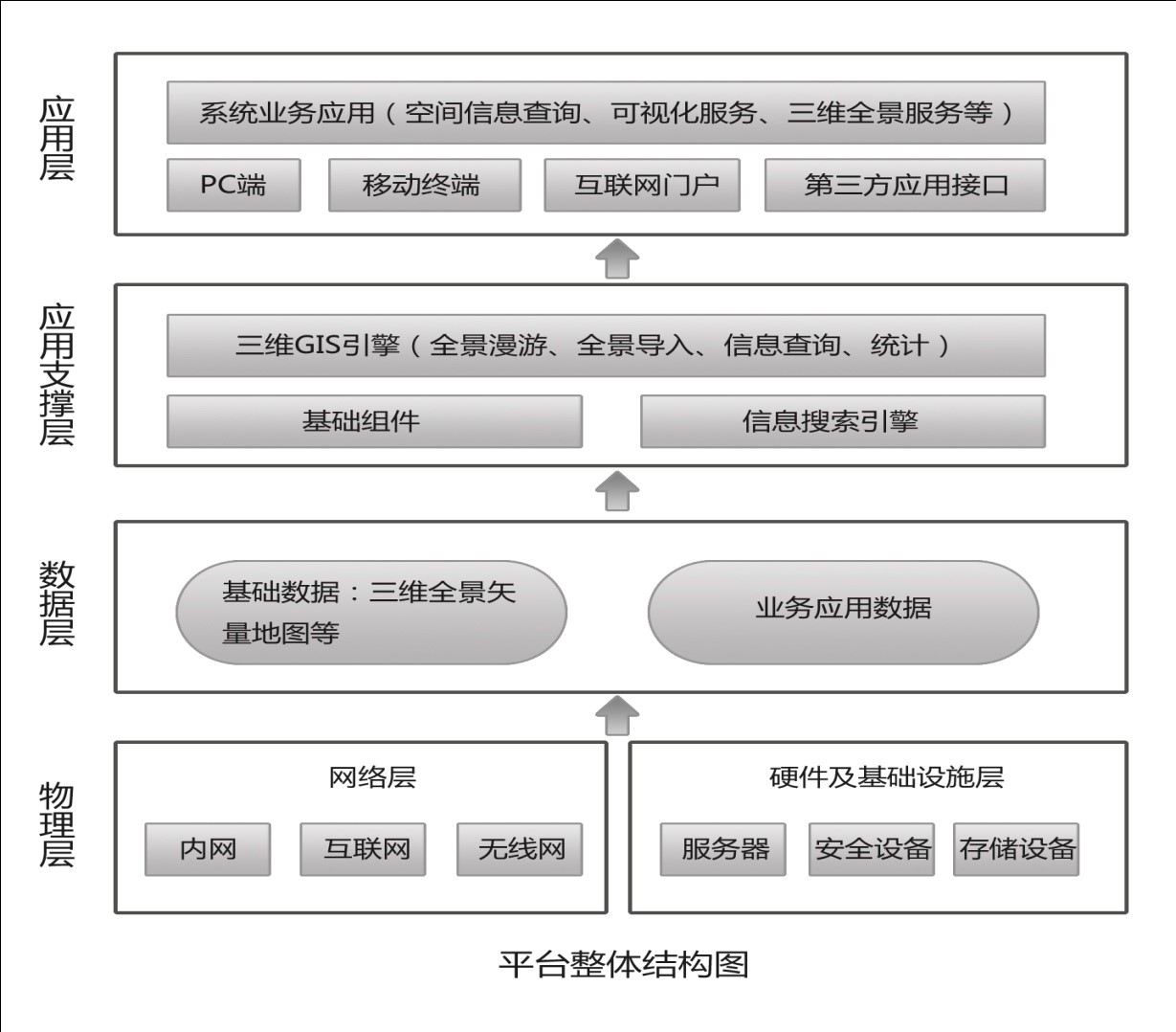

三维实景GIS云服务平台体系结构自底向上分为物理层、数据层、应用支撑层、应用层，如下图所示。

物理层：该层是云计算的最底层，由计算机硬件、交换机和网络设施组成。

数据层：该层主要功能是存储空间数据及其索引信息并为实际应用提供数据支持，包括基础数据及应用数据。该层对于大数据量的空间数据采用分布式存储，体现了三维实景GIS云服务平台的空间性。

应用支撑层：基础组件和三维实景GIS引擎位于该层，该层提供了服务和功能的具体实现，云计算支持平台实现分布式计算功能以达到高性能计算的目的。

应用层：该层包含了具体的三维实景GIS应用及服务。公开的服务位于该层，它们能够被发现和调用，并能被编排以创建组合服务，服务多数为全景信息服务，如空间信息查询、可视化服务、三维全景服务等。

国网新疆电力公司疆南供电公司选定沈阳汉华软件有限公司共同完成《变电站三维可视化展示及应用系统研究》项目的试点工程建设。

软件功能目标

1）对变电站进行全面的虚拟仿真；

2）可以实现现有变电站的虚拟仿真；

3）同时还能对设计中的变电站进行仿真；

4）配合一次接线图，在变电站改造中，也可以展现变电站的改、扩建过程，检修方案比对推演；加入生产管理信息数据及设备相关状态监测数据。

成果形式

1）利用全景技术与3D建模技术对变电站进行三维可视化展示

2）利用软件虚拟技术对变电站的建设过程进行仿真模拟
